Как самостоятельно сделать проект дома: правила проектирования
Что учесть при создании проекта дома
Прежде чем приступать к чертежам, важно проанализировать территорию, на которой будет стоять дом. От этого этапа зависит выбор конструктивных решений и долговечность будущего дома. Прежде всего, обратите внимание на следующие аспекты.- Характеристики грунта и рельеф. От типа почвы и перепадов высот на участке напрямую зависит выбор фундамента — основы всего дома. Так, при небольшом уклоне можно обойтись без выравнивания, если выбрать свайный фундамент. А обезопасить дом на зыбучих и болотистых почвах поможет монолитное плитное основание, равномерно распределяющее нагрузку по всей площади.
- Гидрогеология и климатические особенности. Очень важно выяснить глубину залегания грунтовых вод. Если их уровень высокий, чтобы избежать подтопления, потребуется усиленная гидроизоляция цоколя. А иногда бывает целесообразно отказаться от подвального помещения. В северных регионах с холодными зимами высок риск морозного вспучивания (влага, содержащаяся в грунте, превращается в лед), из-за чего повышается риск деформации конструкций фундамента.
- Нормативные требования и планировочные ограничения. Прежде чем приступить к созданию проекта дома своими руками, изучите общие и местные градостроительные нормы. Важно учитывать минимальные отступы от границ участка (обычно 3 метра от соседского забора), максимальную площадь застройки и допустимую этажность.
Не забывайте о сторонах света: в северных регионах окна жилых комнат рациональнее размещать на южной стороне для лучшего естественного освещения, а на юге — предусмотреть навесы для защиты от палящего солнца.
Как нарисовать проект дома и не допустить ошибок
Современные программы для проектирования дома позволяют даже новичкам создавать детализированные чертежи и 3D-визуализации без специального образования. Выберите удобный инструмент, отталкиваясь от системных требований вашего компьютера и собственных навыков.Рекомендуем обратить внимание на приложение Мой Дом 3D. В нем можно нарисовать стены, расставить окна и двери. На основе плоского чертежа автоматически создается трехмерный макет. В софте удобно создавать планировку, подбирать материалы для отделки фасада и внутренних помещений, продумывать расстановку мебели и декора и оценивать готовый дизайн интерьера в 3D режиме.
Программа отличается интуитивно понятным интерфейсом, есть встроенные инструкции по работе с инструментами. А чтобы максимально упростить процесс планирования, мы подготовили для вас пошаговую инструкцию, как самому нарисовать проект дома на компьютере.
Фундамент
Прежде всего необходимо определиться с типом фундамента. На выбор влияет характер почвы, рельеф, этажность. Также важно учесть не только вес стен и кровли, но массу мебели, оборудования, жильцов. Не забудьте и про возможную снеговую нагрузку, особенно если строите летнюю дачу и зимой не сможете регулярно приезжать чистить крышу.Чаще всего при строительстве малоэтажных зданий используются следующие виды фундамента:
- Столбчатый — система отдельных столбов из бетона, кирпича или блоков в ключевых точках. Подходит только для очень легких построек (беседок, небольших каркасных дач) на устойчивых грунтах.
- Свайный — состоит из отдельно стоящих опор (свай), заглубленных до плотных слоев грунта. Оптимален для проектирования частных домов при сложном рельефе или близком залегании грунтовых вод. Для большей надежности сваи связываются ростверком (распределительной балкой).
- Ленточный — непрерывная бетонная полоса под всеми несущими стенами. Наиболее популярный вариант для тех, кто решает, как самостоятельно спроектировать дом из кирпича, блоков и бруса. Ленточный фундамент может быть мелко или глубокозаземленным, в зависимости от этажности здания и характеристик почвогрунта.
- Плитный — монолитная железобетонная плита под всей площадью дома. Отличное решение для слабых, пучинистых грунтов, так как равномерно распределяет нагрузку. Минус — высокая стоимость и сложность ремонта подземных коммуникаций.
Окончательный расчет конструкции с учетом нагрузки и характеристик грунта лучше доверить инженеру. Ваша задача на этапе проектирования — определиться с типом фундамента и обозначить его на схеме. Вы можете не только подобрать форму, но и примерить материал, настроить черновую высоту и толщину перекрытий.

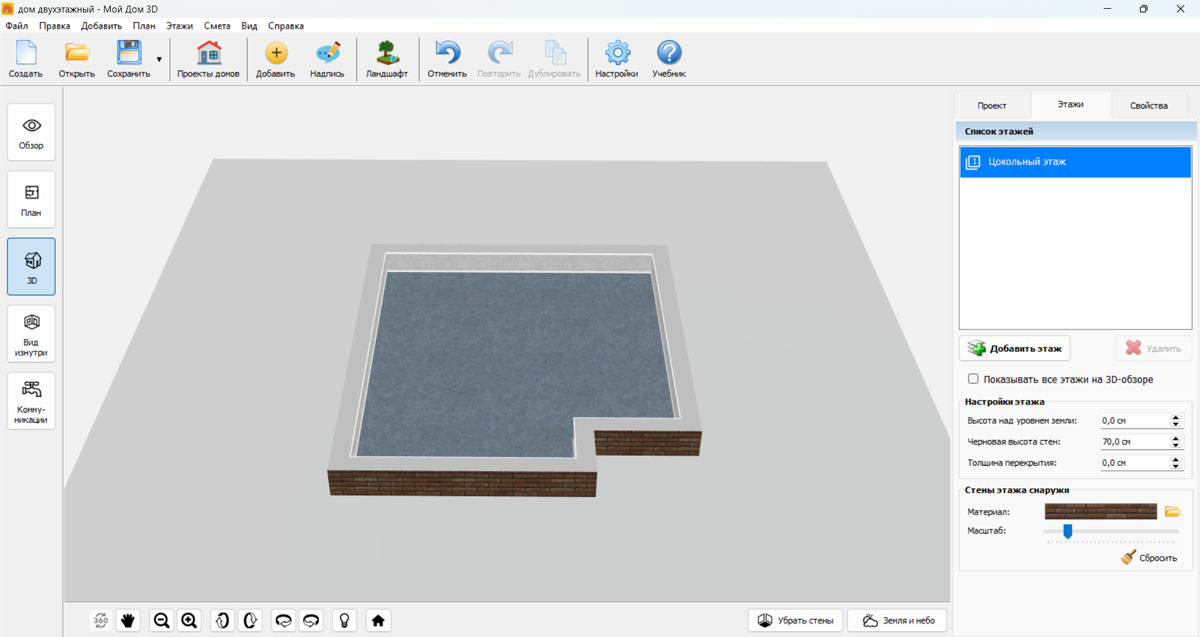

Интерфейс программы Мой Дом 3D
Первый этаж
Теперь, когда задан контур дома, можно приступать к созданию поэтажных планов. Сначала расставьте на чертеже окна и двери. Для этого в каталоге предлагаются готовые модели разных форм. Размер и материалы строительных элементов можно редактировать.Теперь спроектируйте расположение функциональных зон: наметьте, где будут комнаты, служебные помещения, санузел. Тем, кто только учится, как самому сделать проект дома на компьютере, важно учитывать нюансы планировки помещений.
- Продумайте логистику: гардеробную лучше разместить ближе ко входу, кладовку — возле кухни, а мастерскую — поблизости от котельной.
- Учитывайте инсоляцию (естественное освещение): если окна комнат, где вы будете проводить много времени (гостиная, кухня-столовая, рабочий кабинет), будут выходить на южную или юго-восточную сторону, вы сможете сэкономить на электричестве.
- Объединяйте «мокрые зоны» (кухню, санузел), чтобы упростить прокладку коммуникаций.
- При расстановке перегородок, учитывайте характеристики материалов. Например, для домов из бруса лучше выбирать длину и ширину стен, кратную 3 метрам (6, 9 или 12 м) — это позволит минимизировать расходы при распиле.
Чтобы проще было определиться с размерами помещений, расставьте на плане мебель и сантехническое оборудование. Так вы сразу сможете определить, какую площадь нужно выделить для кухни, достаточна ли ширина коридора, будет ли удобно пройти к лестнице.

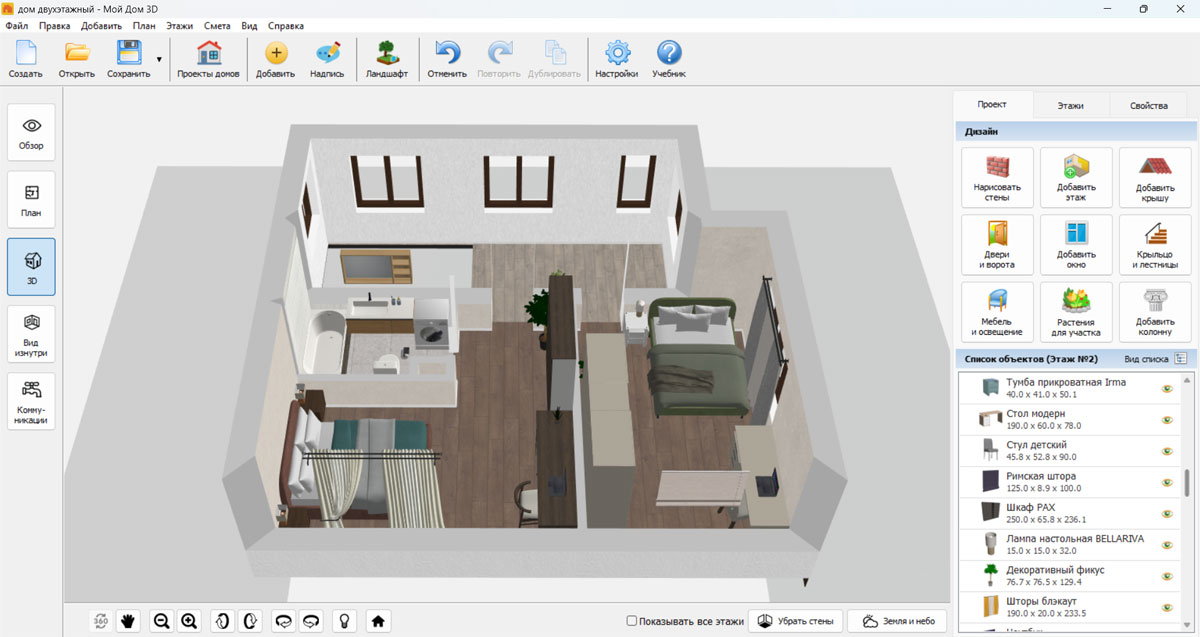

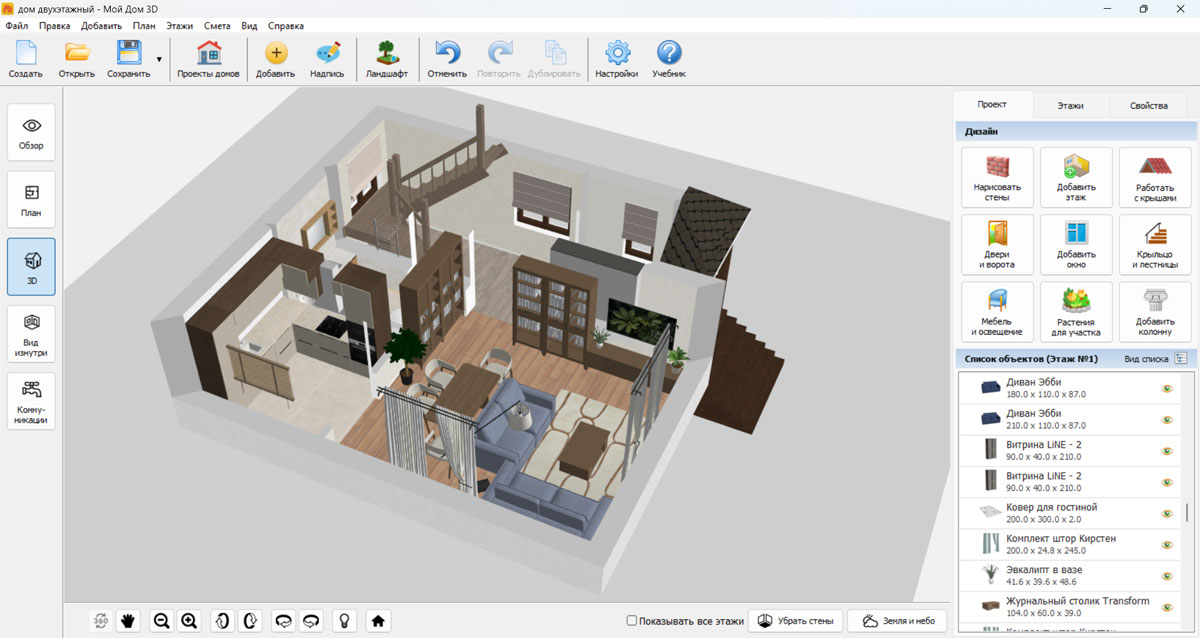

Интерфейс программы Мой Дом 3D
Второй этаж
После того, как вы закончили с первым этажом, можно приступать к следующему пункту инструкции, как создать проект дома самому. Программа предлагает два способа планировки второго этажа: полностью скопировать чертеж первого уровня или перенести только внешние контуры. Но какой бы способ вы не выбрали, при организации пространства нужно учитывать важные нюансы, влияющие на комфорт проживания и удобство строительства.- Расположите лестницу так, чтобы проем не занимал полезную площадь жилых комнат на первом этаже. Программа автоматически рассчитает безопасный угол наклона и количество ступеней. Не забудьте про безопасность — спроектируйте ограждение лестничного проема.
- Если на втором этаже предусмотрен санузел, спланируйте его над кухней или ванной первого этажа — это позволит использовать общий стояк для коммуникаций.
- Старайтесь не размещать спальни над шумными зонами (гостиная, игровая комната).
- При проектировании жилой мансарды, учитывайте минимальную высоту потолка: она должна быть не менее 2,1 м. В программе можно визуализировать наклонные стены от крыши и проверить комфортность пространства.
- Предусмотрите пожарный выход — это не только требование безопасности, но и дополнительный комфорт. Например, вы сможете утром сразу выйти из спальни в сад, не тревожа остальных домочадцев. Для этого можно пристроить к балкону наружную эвакуационную лестницу.
Чтобы нагляднее представить помещения, так же, как и на первом этаже, спроектируйте дизайн интерьера. Подберите отделку пола, стен и потолка, расставьте мебель.
Выбор крыши
Конструкция кровли влияет на внешний вид дома и его энергоэффективность. В Мой Дом 3D доступны все популярные типы крыш, в том числе одно- и двускатная, вальмовая, ломаная и другие. Мы советуем отдавать предпочтение скатным вариантам с углом наклона 30-45 градусов — они лучше отводят осадки и снижают нагрузку на стропильную систему.Для регионов с обильными снегопадами избегайте сложных многощипцовых форм — на стыках скатов будет скапливаться снег. В программе вы можете протестировать разные варианты покрытия: металлочерепица легче по весу, чем керамическая, а мягкая кровля бесшумна во время дождя.

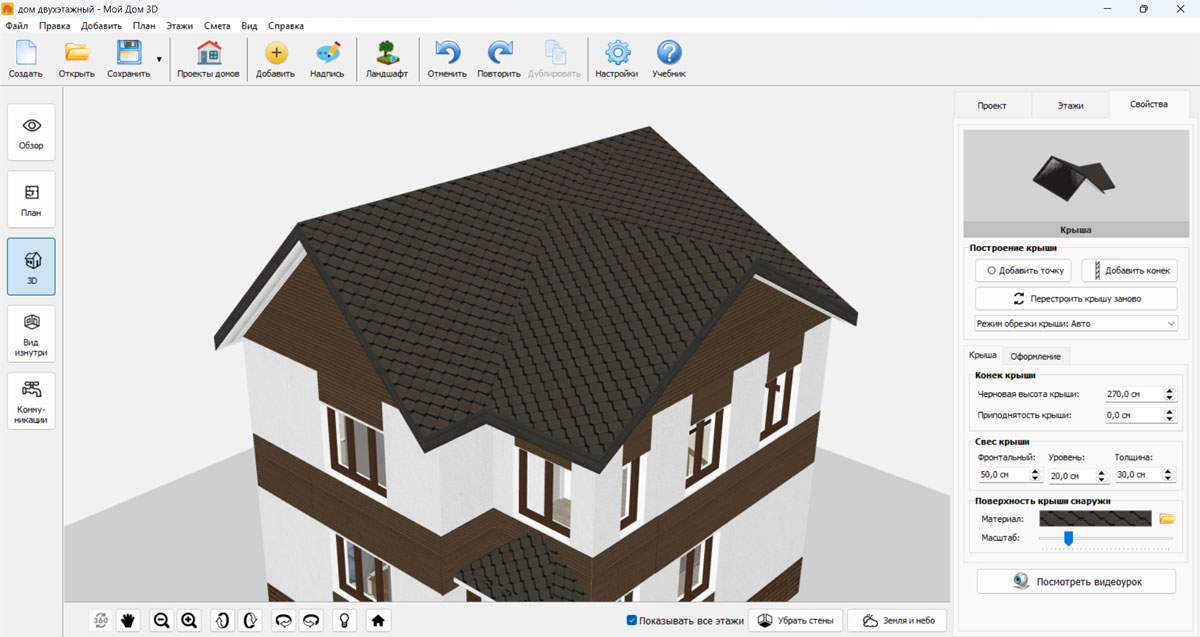

Проект создан в программе Мой Дом 3D
Кровельную конструкцию простой формы сможете возвести самостоятельно. Но если вы выбрали крышу сложной конфигурации, расчет стропильной системы лучше доверить инженеру — программа дает только приблизительные параметры.
Коммуникации
Прокладка коммуникаций — очень важный этап задачи, как нарисовать проект плана дома самому. С помощью удобных инструментов вы сможете схематично, но наглядно показать все основные инженерные системы.- Водоснабжение и канализация: нанесите на план трассы труб от точки ввода до санузлов и кухни, место вывода к септику.
- Отопительная система: обозначьте расположение котла, радиаторов, спланируйте разводку труб.
- Электропроводка: отметьте расположение вводного щита, распределительных коробок, розеток, выключателей и осветительных приборов.

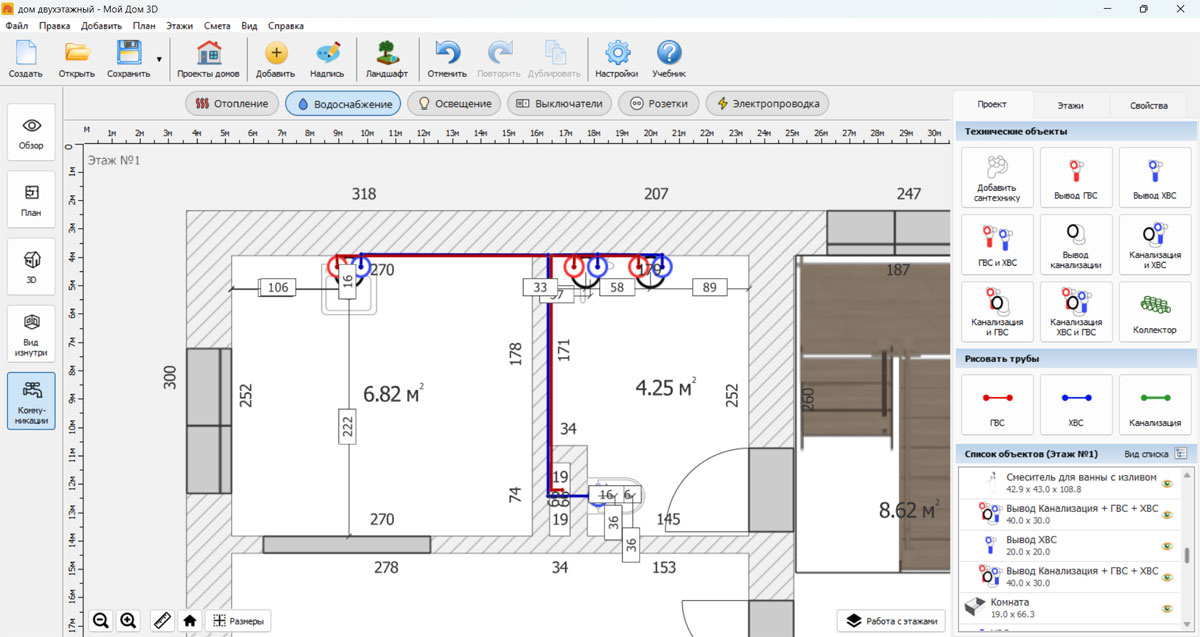

Схема водоснабжения в программе Мой Дом 3D
В Мой Дом 3D можно проектировать и скрытые коммуникации, которые будут проложены внутри стен или под полом. Это поможет создать чистую схему для строителей и избежать конфликтов при монтаже.
Заключение
Если вы хотите разобраться, как сделать проект дома самостоятельно, начните с выбора удобного инструмента. Для первых шагов идеально подойдет Мой Дом 3D. С помощью этой простой программы вы сможете создать детальный поэтажный план, но и проработать конструкцию крыши и схему расположения всех коммуникаций, продумать дизайн фасадов и комнат. Дополнительный бонус ПО — встроенный инструмент для составления сметы. Это позволит вам сразу оценить, сколько и каких материалов понадобится для строительства, и спрогнозировать бюджет.Читайте также:
